远传抄表系统的组成

远传抄表系统组成分为硬件架构和软件架构，硬件架构分为应用管理层、网络汇聚层以及设备采集层，软件架构分为采集层、存储层、支撑层、应用层以及展示层，下面我们分别说说远传抄表系统的组成。

远传抄表系统硬件组成

系统采用分层部署的思想，软件采用B/S和C/S两种主题架构，并提供灵活的接入方式。系统采用三层结构部署，分别为应用管理层、网络汇聚层和设备采集层。

应用管理层

应用管理层是系统的核心组成部分，所有缴费事项、设备运行状态信息、用电信息、处理拉合闸等都在该层进行集中处理、分析、评估等，提供给用户友好的人机界面及工作窗口。

该层设备和软件包括：工作站电脑、打印机

网络汇聚层

网络汇聚层是连接应用管理层与设备采集层的中间连接部分，负责把分散的能耗数据上传到应用管理层。同时，该层也是系统与其他智能化系统对接的中间接口，实现系统之间的数据共享。

完成数据共享方法一共有四种，RS-485有线抄表解决方案、载波抄表解决方案、NB-IOT抄表解决方案及LORA抄表解决方案。

设备采集层

设备采集层是系统的基础，绝大部分能耗数据来自该层。该层设备除具有传统的能源计量功能外，还需要支持RS485通讯，将即现场能耗数据发送至应用管理层。

设备采集层主要由分布在各配电站、高压室、车间配电房和动力车间、供水、供气系统以及用能单位的电力测控装置、智能电表等设备组成，实现各个用电回路或用水管道的数据采集、监测、通讯和远程传输。

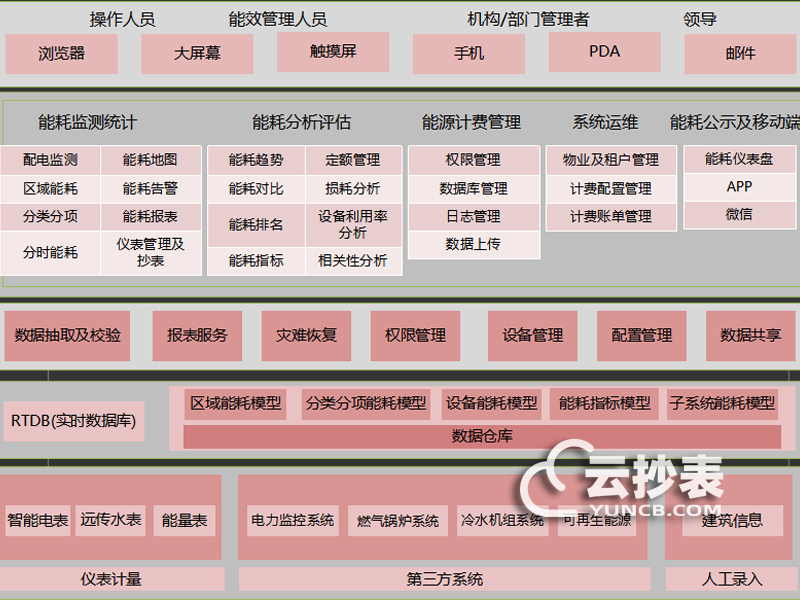

远传抄表系统软件组成

采集层

数据采集层主要能耗数据的采集，主要包括：

1、通过底层智能仪表进行自动采集的数据，包括耗电量、耗水量、冷/热量等;

2、通过OPC或其他标准接口获取的数据，包括商场人流量信息、营业额信息、酒店房间出租率等;

3、通过接口手动录入的数据，包括建筑面积、营业时间/非营业时间等。

存储层

采集数据存储至实时数据库，实时数据库应根据预先建立的数据模型，供能源管理系统进行数据分析评估。本项目中涉及到的数据模型主要包括：区域模型、分类分项模型、物业/租户模型、能耗指标模型等。通过多维度的数据模型可从不同角度对项目能耗情况进行分析评估，满足数据分析挖掘需求。

支撑层

基础服务层提供数据抽取及校验、数据报表定时生成、权限分配管理、系统配置、计量仪表管理等各种基础服务，为软件系统各业务模块提供基础支撑。

应用层

功能应用层主要包含实时监测系统、物业管理系统、能耗统计分析系统、能耗公示系统以及移动端能耗管理系统，满足建筑内购物中心、酒店、公寓、写字楼等业态的能耗监测、统计、分析、物业管理等应用需求。

展示层

系统提供图形、表格等多种灵活的数据呈现方式，支持包括工作站电脑、手机、平板等载体，针对操作人员、运维人员、商场管理人员、酒店(公寓)管理人员、写字楼管理人员等不同类型用户的需求及权限配置相应功能界面。
